模流分析

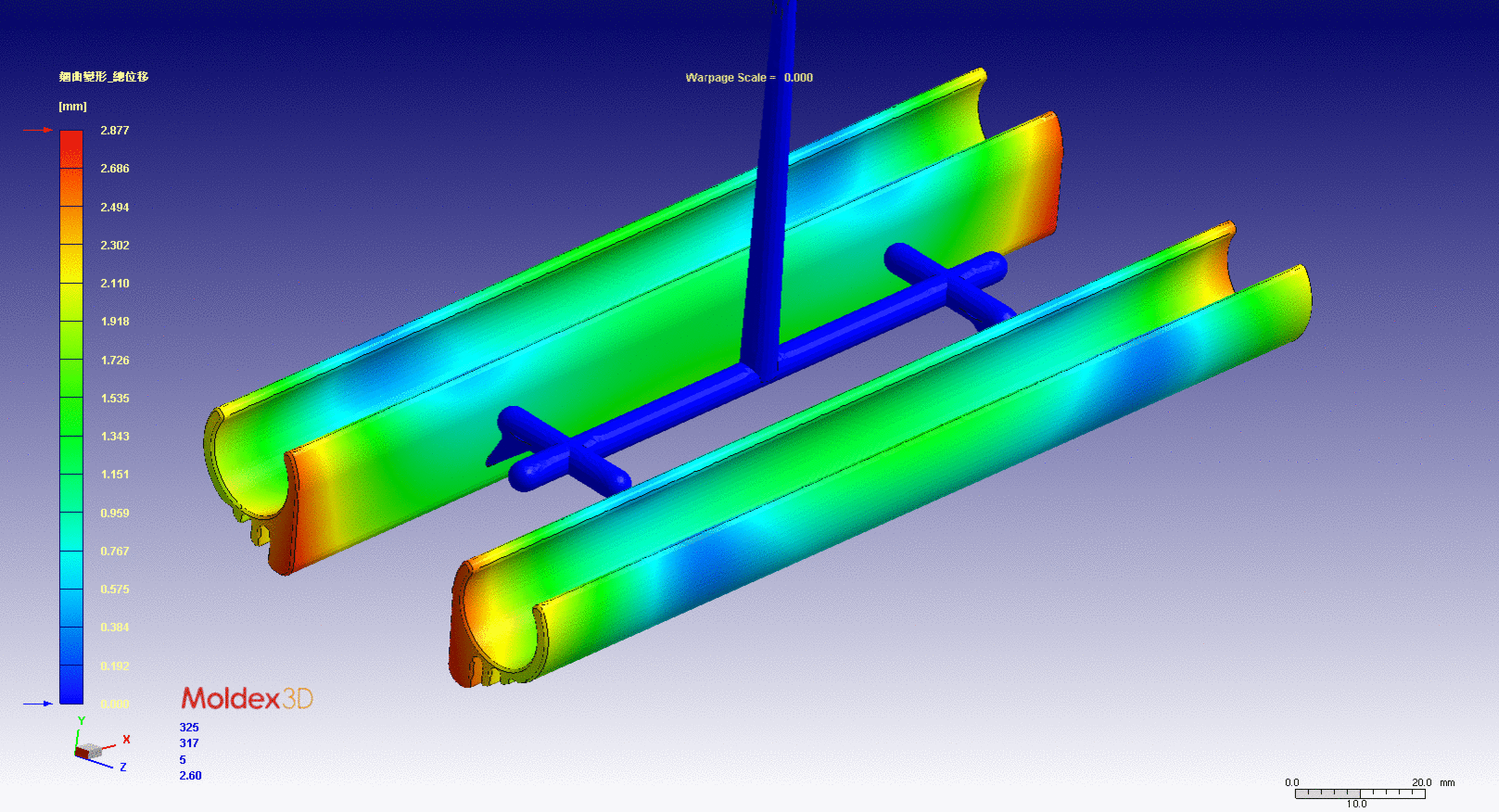

成鎂開發使用Moldex3D模流分析軟體,我們能提供全3D模流分析服務,再配合成鎂的模圖團隊,可將其垂直整合模圖設計與模流分析資料,讓模圖與模流能合而為一,使模具能在最短時間內試模量產,另成鎂也導入義大利visiflow模流分析軟體用於2.5D的模流分析
模流分析能為貴司提供:(1)充填分析,(2)射壓分析,(3)包風分析,(4)縫合線,會膠線分析,(5)循環時間分析,(6)保壓時間分析,(7)冷卻水路效能分析,(8)翹曲變型分析,(9)成品肉厚分析,(10)成品射飽幾率分析
​

電鑽_模流分析
重機散熱風扇_模流分析

​16穴PC採血管在熱澆道設計前先以模流分析收集資訊,
​獲得PC塑料在射出時會發生高剪切熱,使得模具在成型
時因進入模腔的塑料溫度不均而造成模仁偏擺,這時成
鎂使用自行研發成功的兩片式熱流板,並搭配熱流板內
做流道翻轉,成功避免錯誤發生

​16穴PP化妝水瓶蓋,因灌點客戶指定在成品內側,所以在模具開模前,成鎂需
確定熱嘴的溫度是否會傳遞到公模表面,造成無法成型或成型週期過長,在成鎂的熱傳分析中,不但模仁溫度正常且成型週期可在16秒完成

PPA-EMS-GV6H這支料是60%的纖維比例,實際融溶溫度要比供應商提供的融溶溫度高上數十度,所以​在設計熱嘴時需注意
熱嘴最前端溫度是否達到融溶溫度,成鎂經過分析後發現除了
鈹銅的導熱可達到要求,其他材料導熱係數皆不足,但鈹銅是無法承受60%纖維的磨耗的,所以成鎂工程師便思考其他方法,成功避開鈹銅的弱點,並且成功申請發明專利
